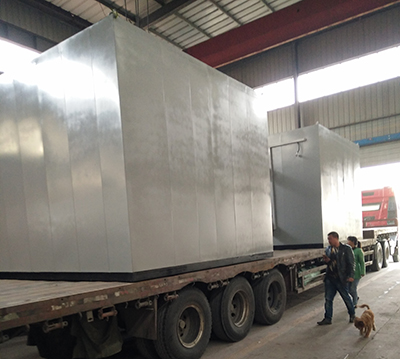

大型电热鼓风干燥箱

更新:2017-7-17 22:29:58      点击:
介绍


电热鼓风干燥箱产品概念

广泛用于机电、化工、塑料、轻工等行业及科研单位对各种产品、试品进行烘培、干燥、固化、热处理及其它方面的加热。

电热鼓风干燥箱产品特点

1,电热鼓风干燥箱适合测定煤中水分、烘干物品、干燥热处理及其它加热之用。
2,本系列烘箱采用数显温度调节仪进行温度控制、控温灵敏、操作简便、性能可靠,数字直接显示出工作温度,直观易读。
3,工作室温度可在室温至300℃之间任意恒温;能自动切断电源,保护设备和试品。
4,该烘箱是实验室和规模生产不可缺少的设备。

电热鼓风干燥箱工作原理

■ 电热鼓风干燥箱箱体结构:
设计完美,箱体采用数控机床加工成型,箱门采用双开式,操作容易。
内胆采用SUS304不锈钢板,外壳为A3板喷塑处理,更显光洁、美观。
电路系统侧采用门式开启,方便维护和检修。
箱门闭合松紧能调节,整体成型的硅橡胶门封圈,确保烘箱的密闭性。
■ 电热鼓风干燥箱控制执行系统:
温度控制器采用触摸按键、数显LED显示、PID智能控制仪表;
Pt100铂电阻测温传感器;
■ 电热鼓风干燥箱保护系统:
整机保护系统由超温保护及报警装置构成。
保证了执行元器件及试件的完好。

电热鼓风干燥箱使用说明

I.使用方法
1. 把需干燥处理的物品放入干燥箱内,关好箱门。
2. 把电源开关拨至处,此时电源开关亮,显示屏有数字显示。
3. 按温度控制器操作说明,设置需要的工作温度和工作时间(工作时间可以不设置)。
4. 设备会自动运行需要的工作条件,使用结束后关闭电源开关,取出物品。
※ 如果运行温度过高(一般高于70℃),务必等到设备冷却以后再取出物品

II.温度控制器使用说明
1. 温度设置
a. 在正常工作状态下,按一下SET键,进入温度设定状态,此时PV显示屏显示SP,SV显示屏第一位闪烁;
b. 按移位键将闪烁位移至所需设定位;
c. 按减键或者加键将数字调至所需值;
d. 按两下SET键,仪表恢复到正常工作状态,温度设置完成,仪表按新的设定值运行。
2. 定时功能
a. 在正常工作状态下,按两下SET键,进入定时设定状态,此时PV显示屏显示ST,SV显示屏显示0,并闪烁;
b. 按移位键将闪烁位移至所需设定位;
c. 按减键或者加键将数字调至所需值;
d. 按一下SET键,仪表进入定时运行状态,此时运行指示灯闪烁;
e. 定时功能为倒计时运行,在定时运行状态下,按一下移位键,SV显示屏显示定时剩余时间;
f. 定时剩余时间归零,仪表进入定时结束状态,此时SV显示屏显示End,并闪烁,同时除风速指示灯以外的所有指示灯均熄灭;
g. 在定时结束状态下,按一下SET键,仪表恢复到正常工作状态。
h. 在定时结束状态下,由于仪表温度控制部分停止工作,PV显示屏显示的测量值会下降到环境温度,此为正常现象。
i. 如果无需使用定时功能,请务必将定时时间设置为零。
j. 定时功能运行过程中,如发生意外断电,重新上电后,定时剩余时间自动归零。
k. 本设备的定时范围:1~9999分钟或1~9999小时。

III.故障处理:







无电源

插座无电源

换插座

插头未插好或断线

插好插头或接好线

熔断器开路

换熔断器

电源开关未合上

合上电源开关

箱内温度不升

设定温度低

调整设定温度

电加热器坏

换电加热器

温度控制器坏

换温度控制器

温度传感器连接线松动

拧紧传感器连接线螺母

设定温度与箱内
温度误差大

温度传感器坏

换温度传感器

温度失控

温度传感器固定脱落

固定温度传感器

温度控制器坏,可控硅坏

换温度控制器,可控硅

电热鼓风干燥箱技术参数

规格型号

工作室尺寸(mm)××

温度

HG101-1A

350×450×450

300

HG101-2A

450×550×550

HG101-3A

500×600×750

HG101-4A

800×800×1000

HG101-5A

800×1000×1000

HG101-6B

1000×1200×1200

500

HG101-7B

1000×1200×1500

HG101-8B

1200×1500×1800

HG101-9B

1500×1800×2000

HG101-10B

1800×2000×2000

HG101-11B

2000×2000×2000
